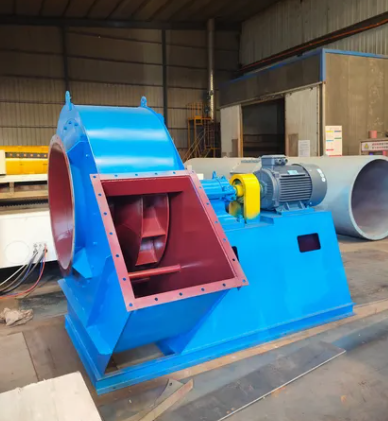

Hur man väljer rätt pannans inducerad dragfläkt för industriella applikationer

Att välja rätt fläktsystem är ett av de viktigaste besluten när man designar eller uppgraderar en industripanna. En korrekt dimensionerad panninducerad dragfläkt kan avsevärt förbättra förbränningseffektiviteten, bibehålla ett stabilt ugnstryck, minska bränsleförbrukningen och förlänga livslängden för pannutrustning. Att välja fel fläktmodell kan dock leda till otillräckligt drag, överdriven energiförbrukning, vibrationsproblem och frekventa underhållsproblem.

Många industriella användare fokuserar endast på fläktkapacitet och motoreffekt vid inköp, men en tillförlitlig urvalsprocess kräver en djupare förståelse av driftsförhållanden, systemresistans, gasegenskaper och framtida produktionskrav.

1. Förstå rollen av en pannans inducerad dragfläkt

En inducerad dragfläkt är installerad vid utloppssidan av ett pannsystem för att avlägsna förbränningsgaser och skapa undertryck inuti ugnen. Till skillnad från forcerade dragfläktar som tillför förbränningsluft, styr en pannans inducerad dragfläkt avgasflödet och säkerställer att rökgasen rör sig smidigt genom dammuppsamlare, ekonomisatorer och skorstenar.

I industriella tillämpningar som kraftverk, kemiska fabriker, stålverk och biomassaenergiprojekt måste fläkten arbeta kontinuerligt under höga temperaturer och ibland korrosiva förhållanden. Därför är det avgörande att välja en lämplig fläktdesign för att uppnå stabil panndrift.

Innan man väljer en pannans dragfläkt bör ingenjörer analysera flera nyckelparametrar, inklusive erforderlig luftflödesvolym, totalt tryck, gastemperatur, dammkoncentration, installationsmiljö och drifttimmar.

2. Beräkna erforderligt luftflöde och tryck

Det första steget i valet av fläkt är att bestämma pannsystemets faktiska luftflödesbehov. Luftflödesbehovet beror på pannans kapacitet, bränsletyp, förbränningseffektivitet och överskottsluftförhållande.

Till exempel kan en industriell ångpanna med 50 ton per timme som bränner kol kräva en mycket större avgaskapacitet jämfört med en naturgaspanna med samma effekt eftersom kolförbränning ger högre rökgasvolym och fler dammpartiklar.

Tryckkravet är lika viktigt. Den pannans inducerade dragfläkten måste övervinna motstånd från:

Pannugn och konvektionssektioner

Dammuppsamlare eller påsfilter

Luftförvärmare

Kanalsystem

Tryckförluster i skorstenen

Ett vanligt misstag är att välja en fläkt enbart efter pannans effekt utan att beräkna hela systemets motstånd. Detta resulterar ofta i en fläkt som inte kan upprätthålla ett stabilt ugnstryck.

Ett praktiskt tillvägagångssätt är att beräkna erforderligt tryck med en säkerhetsmarginal på cirka 10%–15% för att hantera framtida driftförändringar.

3. Tänk på rökgasens egenskaper

Olika bränslen skapar olika arbetsförhållanden för en inducerad dragfläkt. Koleldade pannor producerar vanligtvis högtemperatur rökgas som innehåller askpartiklar, medan biomassapannor kan generera klibbigt damm och fukt.

För ett biomassakraftverksprojekt i Sydostasien upplevde det ursprungliga avgassystemet frekvent slitage av fläktblad efter bara flera månaders drift. Anledningen var att den valda fläkten var designad för rena gastillämpningar snarare än högdammiga miljöer.

Efter att ha ersatt den med en specialdesignad pannans inducerad dragfläkt med slitstarka blad och en förstärkt höljestruktur, ökade underhållscykeln från flera månader till mer än ett år.

Detta fall visar att valet av fläktmaterial och strukturell design är lika viktigt som luftflödeskapaciteten.

4. Välj rätt fläktdesign och material

Industriella pannfläktar är vanligtvis centrifugalfläktar eftersom de kan ge högt tryck och stabilt luftflöde under krävande förhållanden.

När du väljer en pannans inducerad dragfläkt bör flera designfaktorer utvärderas:

Bladdesign

Bakåtböjda blad används ofta eftersom de erbjuder hög effektivitet och stabil prestanda. Framåtböjda konstruktioner kan ge högre luftflöde men förbrukar vanligtvis mer energi.

Materialval

För högtemperaturapplikationer kan tillverkare använda värmebeständigt stål eller förstärkt kolstål. Om rökgasen innehåller korrosiva komponenter kan ytterligare ytbehandling eller speciallegeringar krävas.

Slitskydd

För pannor som bränner kol, biomassa eller avfallsmaterial kan slitstarka beläggningar på blad och inloppsområden avsevärt minska stilleståndstiden.

Att välja rätt struktur baserat på faktiska arbetsförhållanden kan hjälpa till att undvika onödiga ersättningskostnader.

5. Energieffektivitet och driftskostnadsanalys

Energiförbrukningen är en annan viktig faktor vid val av fläkt. Eftersom industripannor ofta arbetar 8 000 timmar eller mer per år, kan även små effektivitetsförbättringar skapa betydande besparingar.

Till exempel uppgraderade en fabrik som driver ett 10 MW pannsystem sin gamla fläkt med fast hastighet till en högeffektiv pannans inducerad dragfläkt utrustad med styrning med variabel frekvensdrift (VFD).

Innan du uppgraderar:

Fläktmotoreffekt: 315 kW

Årlig drifttid: 7 500 timmar

Frekventa justeringsförluster på grund av drift med fast hastighet

Efter uppgradering:

Fläkteffekt justeras automatiskt efter pannans belastning

Elförbrukningen minskade med cirka 20 %

Ugnstrycket blev stabilare

Investeringskostnaden återvanns inom några år genom minskade elkostnader.

6. Kontrollera fläktens tillförlitlighet och underhållskrav

En högkvalitativ fläkt ska inte bara ge bra prestanda när den är ny utan också hålla stabil drift under många år.

Innan du köper en pannans dragfläkt bör industriella användare kontrollera:

Lagertyp och livslängd

Vibrationskontrolldesign

Bladbalanseringsnoggrannhet

Höljets styrka

Tillgång till reservdelar

Teknisk support från tillverkaren

Regelbundet underhåll bör innefatta vibrationsövervakning, inspektion av lagersmörjning, kontroll av bladytan och testning av motorns tillstånd.

Många oväntade fel orsakas inte av dålig fläktkvalitet utan av felaktiga underhållsmetoder.

7. Verkligt projektexempel: Uppgradering av pannfläkt i en kemisk fabrik

En kemisk tillverkningsanläggning som driver en 75 ton-per-timme panna stod inför flera problem, inklusive instabilt ugnstryck, hög elförbrukning och frekventa fläktvibrationer.

Den ursprungliga fläkten hade otillräcklig tryckkapacitet eftersom ytterligare filtreringsutrustning hade lagts till efter installationen, vilket ökade systemets motstånd.

Ingenjörsteamet genomförde en komplett systemanalys och valde en ny pannans dragfläkt med:

Högre tryckkapacitet

Förbättrad aerodynamisk bladdesign

Frekvensstyrning

Förstärkt vibrationsbeständig struktur

Efter installationen uppnådde pannsystemet:

Stabilare negativt ugnstryck

Minskade fläktvibrationsnivåer

Lägre årlig elförbrukning

Längre underhållsintervaller

Detta projekt visar att valet av fläktar alltid bör ta hänsyn till hela pannsystemet snarare än att ersätta utrustning endast baserat på tidigare specifikationer.

8. Sista checklista innan du köper en pannans dragfläkt

Innan ett slutgiltigt beslut fattas bör industriella köpare bekräfta följande punkter:

Har erforderligt luftflöde och tryck beräknats korrekt?

Är fläkten lämplig för bränsletyp och rökgasförhållanden?

Klarar materialet temperatur- och korrosionskrav?

Är motoreffekten optimerad för långtidsdrift?

Tillhandahåller tillverkaren tekniska ritningar och prestandadata?

Finns reservdelar och eftermarknadstjänster tillgängliga?

En noggrant utvald pannans dragfläkt kan förbättra pannans effektivitet, minska driftskostnaderna och ge tillförlitlig prestanda under hela utrustningens livscykel. För industriella pannprojekt är den bästa lösningen inte alltid den största fläkten eller den kraftfullaste motorn. Rätt val är fläkten som matchar de faktiska driftsförhållandena, ger stabilt luftflöde och ger långsiktiga ekonomiska fördelar.
