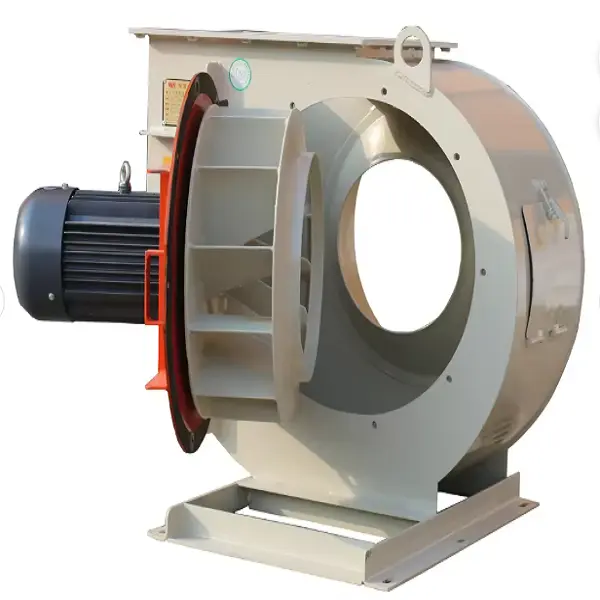

Hur kan en inducerad dragfläkt stabilisera ditt rökgassystem?

Abstrakt

Innehållsförteckning

Skissera

• Förklara var en Induced Draft Fan sitter i linjen och varför "negativt tryckstabilitet" är viktigt.
• Översätt typiska webbplatsklagomål till tekniska orsaker som du faktiskt kan åtgärda.
• Ge en checklista för dimensionering: vilka uppgifter du måste tillhandahålla (och vad leverantörer ska bekräfta).
• Jämför vanliga byggalternativ för damm, korrosion, hög temperatur och avsvavling.
• Täck livscykelämnen: energi, buller, vibrationer, reservdelar och underhållsintervall.
• Avsluta med en köpareklar åtgärdslista och ett tydligt nästa steg för att föra ditt projekt framåt.

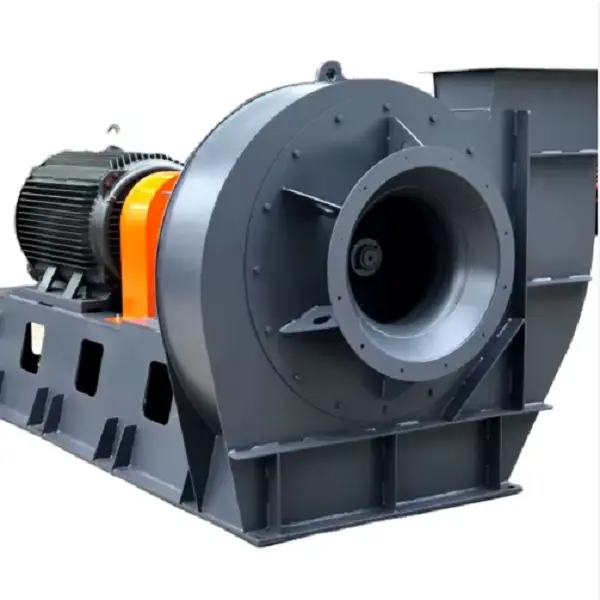

Vad en Induced Draft Fan faktiskt gör

I många industriella system är din rökgasväg en kedja: ugn eller panna → kanaler → dammuppsamling (cyklon, påshus, ESP) → skrubber eller avsvavlingssteg → stack. Jobbet som enInducerad dragfläktär att sitta nedströms ochdragas genom den kedjan, vilket skapar kontrollerat undertryck i uppströmssektioner.

När denna fläkt är korrekt vald och ihopkopplad med vettiga kontroller (ofta en frekvensomriktare), blir den "trafikledare" för hela ditt gassystem. När det är underdimensionerat, överdimensionerat eller inte matchar ditt systemmotstånd, du får de klassiska symtomen: instabilt drag, frekventa larm, ansluten utrustning, högre utsläppsrisk och dyrt stillestånd.

Vanliga smärtpunkter för köparen och deras dolda orsaker

De flesta projekt misslyckas inte eftersom fläkten "inte snurrar." De misslyckas eftersom fläkten tvingas arbeta långt bort från sin avsedd driftpunkt – eller för att konstruktionen inte matchar gasen du ber den att flytta.

• "Vårt utkast fluktuerar när produktionen förändras."Orsakas ofta av dåligt reglerområde, felaktigt val av fläktkurva eller underskattat systemtryckfall vid toppflöde.
• "Fläkthjulet slits för snabbt."Vanligtvis nötande dammbelastning, hög hastighet vid bladinloppet eller avsaknad av separation uppströms som gör att partiklar kan träffa pumphjulet direkt.
• "Vi ser korrosion och plötslig prestandaförlust."Vanligtvis sura/alkaliska komponenter eller kondens som orsakar kemiska angrepp på kolstålytor.
• "Fläkten fortsätter att täppa igen i våt- eller avsvavlingsservice."Avlagringar från biprodukter, klibbigt damm eller kondenserbara material som ackumuleras på grova invändiga ytor.
• "Ljud och vibrationer gör alla galna."Vanligtvis obalans, resonans med kanalstöd, dålig grund eller operation för nära överspännings-/instabilitetsområden.
• "Vår energiräkning är högre än väntat."Vanligtvis ett tecken på överdimensionerad statisk tryckmarginal, ineffektiv driftpunkt eller dålig dämpningsstrategi.
• "Underhåll tar för lång tid och produktionen hatar oss."Ofta kopplat till otillgänglig layout, ingen möjlighet till snabb impellerinspektion eller brist på planerade reservdelar.

Urvalschecklista för att få rätt storlek

Om du vill ha korrekt prestanda behöver leverantören korrekta indata. Här är den köparvänliga listan som förhindrar 80 % av felvalsproblem.

1. Flödeshastighetsområde:minsta / normala / maximala gasvolymen (inkludera framtida expansion om verklig, inte imaginär).
2. Gastemperaturintervall:steady-state och topphändelser; notera eventuella snabba förändringar under uppstart/avstängning.
3. Gassammansättning:korrosiva komponenter, fukt och om kondens är möjlig.
4. Dammbelastning och partikelegenskaper:koncentration, nötningsförmåga och om damm är klibbigt eller fibröst.
5. Systemmotstånd:tryckfall över kanaler + utrustning + stack vid målflödet (och hur det förändras när filter laddas).
6. Verksamhetsfilosofi:spjällkontroll vs hastighetskontroll; om du behöver snäv dragstabilitet.
7. Webbplatsbegränsningar:fotavtryck, grundgränser, tillgänglig strömförsörjning, höjd, omgivningstemperatur.
8. Tillgång till underhåll:föredragna inspektionspunkter, lyftmetod och reservdelsstrategi.

Konfigurationsguide med en praktisk jämförelsetabell

Inte alla Induced Draft Fan bör byggas på samma sätt. Dina gasförhållanden avgör material, skydd och inre geometri som håller prestandan stabil över tid.

En bra tillverkare hjälper dig att matcha konfigurationen till din verkliga driftsmiljö, inte bara till en katalogetikett. I många anläggningar kommer det bästa resultatet från ett kombinerat tillvägagångssätt: uppströms dammhantering för att minska impellerpåverkan, och nedströms material/geometri som tål vad som än går igenom.

Energi, brus och tillförlitlighet utan överraskningar

De flesta köpare fokuserar på "kan det träffa luftflödet?" men ju större pengar bor i det som händer efter installationen: strömförbrukning, ljudkompatibilitet, vibrationsstabilitet och om du köper reservdelar varje kvartal.

• Välj kontroll som matchar din variation:om din last förändras mycket, minskar hastighetskontroll ofta slöseri med energi jämfört med enbart gasning.
• Kräv ett realistiskt driftsfönster:du vill ha stabil drift över ditt förväntade min–max-intervall, inte en enda perfekt punkt som bara finns i en broschyr.
• Insistera på balans och mekanisk integritet:vibrationer är inte bara "irriterande" - det är en livsdödare för lager och axel.
• Se på brus som ett systemproblem:fläktval + inlopps-/utloppsförhållanden + kanalstöd + ljuddämpare vid behov.
• Plan för slitdelar:se till att du kan byta ut impellern (eller nyckelslitageelementen) utan att göra jobbet till en flerdagars avstängning.

Installations- och idrifttagningsfel att undvika

Även den högra inducerade dragfläkten kan fungera dåligt om installationen ignorerar luftflödesgrunderna. Dessa är de tre misstagen som skapar de dyraste återuppringningarna.

1. Dåliga inloppsförhållanden:snäva armbågar eller plötsliga övergångar precis vid inloppet kan orsaka ojämnt flöde, vibrationer och effektivitetsförlust.
2. Svag grund eller felinställning:om basen böjs växer vibrationerna med tiden och lagrets livslängd kollapsar.
3. Ingen plan för riktiga idrifttagningskontroller:misslyckas med att verifiera luftflöde, tryck, vibrationer och motorbelastning vid flera driftspunkter.

Underhållsplanering som skyddar upptid

Köpare hatar vanligtvis inte underhåll – de hatar överraskningsunderhåll. En enkel, förutsägbar plan minskar stopp och förlänger fläktens livslängd.

Om din gas är nötande eller benägen för avlagringar, bör din underhållsplan inkludera "enkla vinster" i designfasen: inspektionsdörrar, säkra lyftpunkter och delar som kan bytas ut utan att demontera halva kanalsystemet.

Vad du kan förvänta dig av en kompetent tillverkare

Vid denna tidpunkt blir frågan mindre om "fan vs fan" och mer om "projektresultat." En tillverkare bör kunna vägleda dig genom urval, verifiering och långsiktig serviceplanering.

Hebei Ketong Environmental Protection Equipment Co., Ltd.stödjer industriella drag- och ventilationsprojekt där det verkliga kravet är stabilt undertryck under hårda gasförhållanden – hög temperatur, damm, korrosiva komponenter, och behandlingslinjeavsättningar. I köparens termer betyder det:

• Konfigurationsmatchning:val av material och inre designriktning baserat på gaskemi och belastning av fasta ämnen.
• Parameteranpassning:anpassa flöde/tryck till din faktiska utrustningskedja snarare än generiska etiketter.
• Verifieringstänk:bekräfta driftpunkter över hela området du verkligen kommer att verka inom.
• Praktisk service:design för inspektion, rengöring och utbyte av slitdelar utan förlängda stillestånd.

FAQ

1) Var ska en Induced Draft Fan installeras?
Typiskt nedströms om huvudprocessen och många behandlingssteg så att den kan dra gas genom systemet och hålla uppströmssektioner under negativt tryck. Den exakta positionen beror på temperatur, damm och om våtbehandling orsakar avlagringar.

2) Vilka uppgifter behöver jag tillhandahålla för korrekt urval?
Flödesområde, temperaturområde, gassammansättning, risk för fukt/kondens, dammbelastning och systemets totala tryckfall (inklusive hur det förändras när filtren laddas). Utan dessa är "urval" gissningar.

3) Hur minskar jag impellerslitaget vid dammig drift?
Börja med uppströmsseparering där det är möjligt, använd sedan en slitagefokuserad byggriktning (material, skyddsstrategi och geometri som minskar direkt partikelpåverkan). Undvik även inloppsflödesförvrängning som kastar partiklar in i bladen.

4) Varför täpps min fläkt efter att jag har lagt till våtbehandling eller avsvavling?
Avlagringar bildas när klibbiga biprodukter eller kondenserbara material samlas på invändiga ytor. En jämnare inre flödesbana, antividhäftningsåtgärder och lätt åtkomst till rengöring är ofta väsentliga i dessa linjer.

5) Är överdimensionering säkrare?
Inte alltid. Överdimensionering kan höja energikostnaderna, öka bullret och skjuta in driftpunkten till en instabil region för ditt riktiga system. "Safe" kommer från korrekt driftpunktstäckning och stabilt kontrollområde.

Slutsats

En väl valdInducerad dragfläktär inte bara en roterande utrustning – det är stabilisatorn för hela din rökgaskedja. När valet drivs av verkligt flöde, verkligt tryckfall, verkligt dammbeteende och verklig kondensrisk, du får förutsägbart drag, färre störningar, lägre livscykelkostnader och en renare arbetsplats.
